TÉMA MESIACA - TRUBKOVÝ SYSTÉM

Čo rozumieme pod pojmom trubkový systém? Aké má využitie? Naše aktuálne portfólio aplikácii... Pri týchto otázkach si každý predstaví akési trubky s možnosťou skladať ich ako stavebnicu...

Čo rozumieme pod pojmom trubkový stavebnicový systém?

Pri tejto otázke si každý predstaví akési trubky s možnosťou skladať ich ako stavebnicu, ktorá je podobná legu. Pri tejto predstave nie sme ďaleko od pravdy, avšak poďme si v krátkosti predstaviť tento systém, aby sme mali jasnú predstavu, o čo sa jedná keď povieme trubkový stavebnicový systém (TSS).

APLIKACIA PRACOVNY STOL

Základnou stavebnou jednotkou tohto systému, ako už vyplýva z názvu, je trubka. Existujú rôzne typy trubiek, avšak najpoužívanejšie ktoré používame pri vytváraní konštrukcií aj my, sú oceľové trubky s vonkajším priemerom 28 mm. Každá nami ponúkaná oceľová trubka je potiahnutá vrstvami ABS (Akrylonitrilbutadiénstyrén plast), čiže sú chránené voči reznému oleju a iným agresívnym kvapalinám a ich vnútorný povrch je ošetrený antikoróznou vrstvou. Dostupné sú vždy v 4 metrovej dĺžke a v rôznych farebných prevedeniach. V našej ponuke sa nachádzajú aj antikorové trubky, ktorých odolnosť a pevnosť je vyššia ako trubky oceľové potiahnuté s ABS
plastom.

APLIKACIA PARAVANY

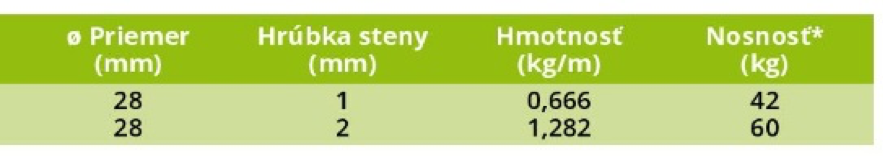

Dôležitou informáciou pri výbere trubiek je aj ich hrúbka steny, nakoľko podľa hrúbky steny má trubka určitú pevnosť a znesie určitú záťaž. Pri oceľových trubkách potiahnutých ABS plastom sa používajú hrúbky steny 1 mm a 2 mm.

Prehľad jednotlivých trubiek spolu s farebným prevedením si môžete pozrieť na našom e-shope po kliknutí na nasledovný odkaz: https://leaneshop.sk/alfatube/trubky

Info Trubky

Druhou najdôležitejšou stavebnou jednotkou TSS sú spojky, ktoré fungujú veľmi jednoducho a za pomoci matice a skrutky sa spolu s trubkami spájajú. Vďaka rozmanitému a veľkému množstvu typov spojok je jediným obmedzením pri tvorbe konštrukcií (aplikácií) kreativita. Spojky k trubkovému stavebnicovému systému sú z ocele, ktorá môže mať rôzne povrchové úpravy, a to čierna farba alebo chróm. Každá spojka obsahuje z vnútornej strany vrúbkovanie, ktoré po pritiahnutí na trubku zabezpečuje, aby sa spojka do trubky „zakusla“ a tým zabraňuje prekĺzavaniu trubky v spojke. Ak je spoj zaťažovaný a namáhaný, spojka má aj vyrazené miesto, kde sa môže prevŕtať a spolu s trubkou znitovať, čím dosiahneme ešte vyššiu pevnosť spoju. Spojky obsahujú značky minimálnej a maximálnej hĺbky zasunutia trubky do spojky. Oceľové spojky sú konštruované, aby vydržali záťaž 80 kg.  Spojky sa dajú zadovážiť jednotlivo, rozložené na časti alebo aj ako takzvané zostavy, kde je už kompletná spojka so skrutkou a maticou. Prehľad jednotlivých spojok si rovnako ako trubky môžete pozrieť na našom e-shope po kliknutí na nasledovný odkaz: https://leaneshop.sk/alfatube/spojky

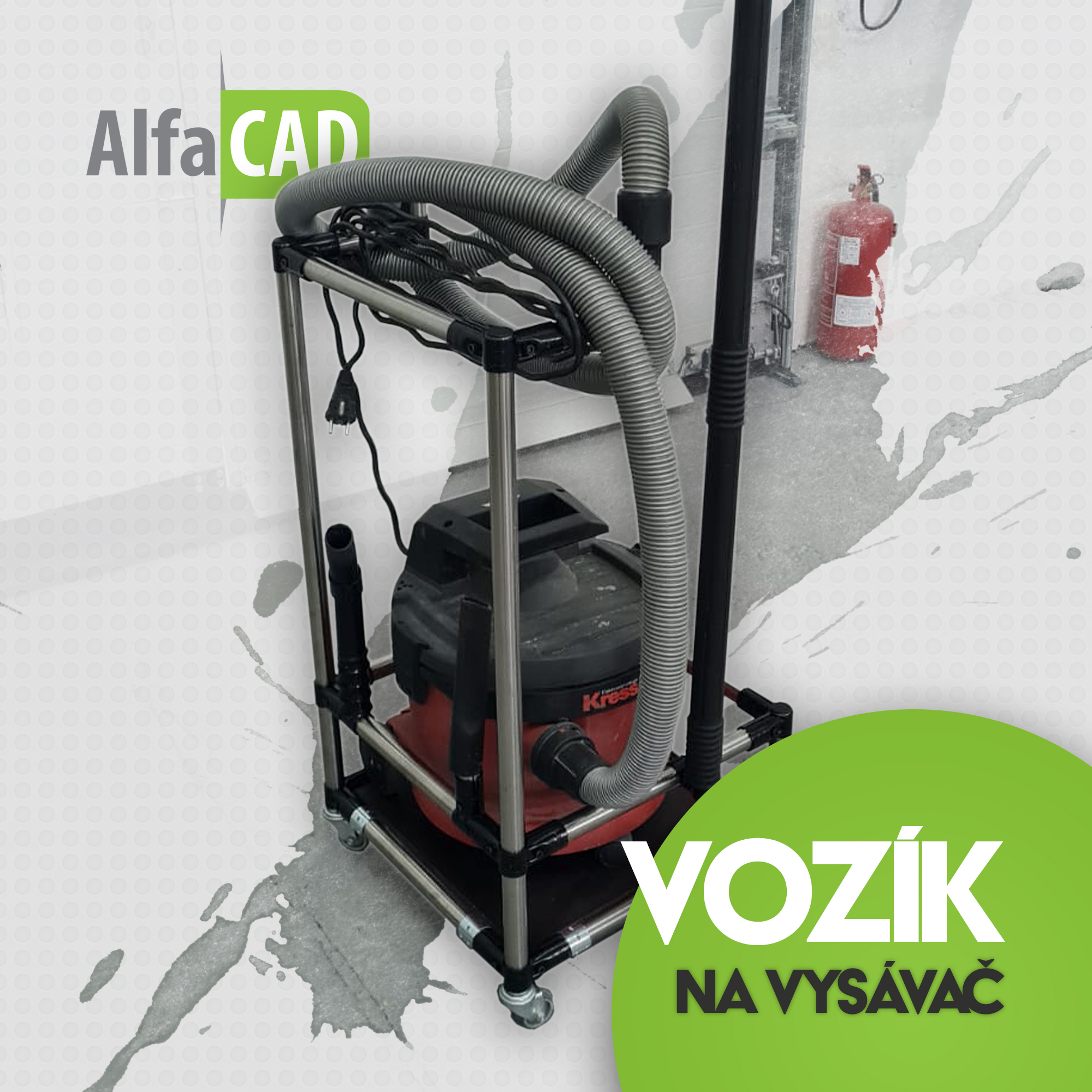

VOZIK NA VYSAVAC2

Poslednými stavebnými prvkami v trubkovom stavebnicovom systéme sú valčekové dráhy, spojky k valčekovým dráham, kolieska, nožičky, oje, tiahla a rôzne iné príslušenstvo, ktoré Vám umožňuje spraviť Vašu konštrukciu funkčnou. Valčekové dráhy fungujú ako gravitačné dopravníky a dá sa po nich prepravovať alebo uskladňovať tovar, či už v krabiciach alebo rôznych boxoch. Nosnosť takejto valčekovej dráhy je 118 kg / meter. Pri vytváraní konštrukcie sa berie do úvahy aj fakt, či je konštrukcia statická alebo dynamická a na základe toho volíme kolieska alebo nožičky. Prehľad všetkého príslušenstva ktoré sa dá pri stavbe konštrukcie z trubkového stavebnicového systému použiť nájdete na tomto odkaze : https://leaneshop.sk/alfatube

Základné predstavenie trubkového stavebnicového systému máme za sebou a veríme, že sme Vám aspoň trošku priblížili realitu okolo konštrukcií z tohto systému. V nasledujúcom blogu si bližšie povieme aké zásady treba dodržiavať pri vytváraní konštrukcie a s akými parametrami pracovať.
